一、概述
LMZD-0.66系列電流互感器，適用于額定頻率為50hz，額定電壓為0.66kv及以下交流電路中做電能的計量、測量和繼電保護用。性能穩定，結構精良，可不同角度安裝，安裝使用方便，并在澆注體的表面刻有變比，二次端蓋上封罩，有效的防止了竊電行為。

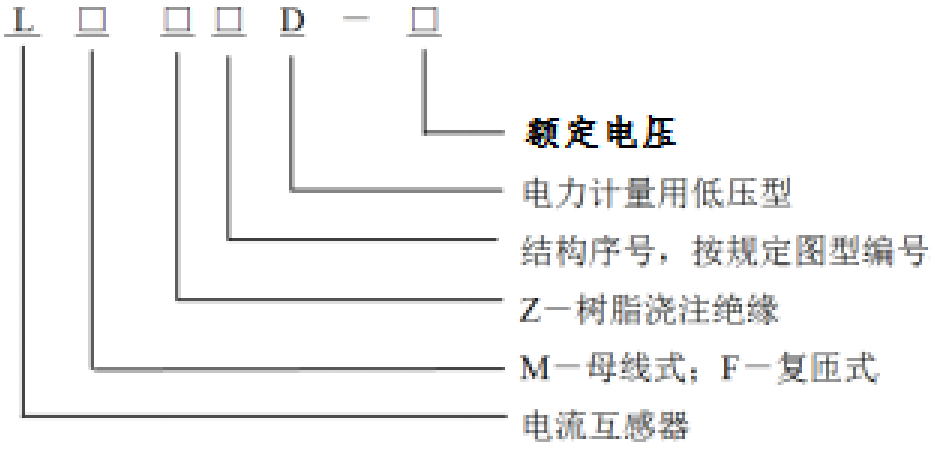

二、型號及含義
二、技術參數
|
額定二次電流(A) |
額定二次負荷（VA） |
|||
|
額定二次電流(1A) |
額定二次電流(5A) |
|||
|
2.5～1 |
5～1 |
5～2.5 |
10～3.75 |
|
|
75～200 |
LMZ1D、LFZ1D-0.66 |
|||
|
200(200)～600 |
LMZ2D、LFZ2D-0.66 |
|||
|
600(600)～800 |
LMZ3D-0.66 |
|||
|
800(800)～以上 |
LMZ4D-0.66 |
|||
三、外形及安裝尺寸
A.1 額定一次電流75A～100A的LMZ1D產品外形尺寸如圖A.1所示。
圖A.1 額定一次電流75A～100A的LMZ1D產品外形尺寸
A.2 額定一次電流200A～500A的LMZ2D產品外形尺寸如圖A.2所示。
圖A.2 額定一次電流200A～500A的LMZ2D產品外形尺寸
A.3 額定一次電流600A～800A的LMZ3D產品外形尺寸如圖A.3所示。
圖A.3 額定一次電流600～800A 的LMZ3D產品外形尺寸
A.4 額定一次電流1000A～1500A的LMZ4D產品外形尺寸如圖A.4所示。
圖A.4 額定一次電流1000A～1500A 的LMZ4D產品外形尺寸
